منبع کویل دار

منبع کویل دار چیست؟

منبع کویل دار که به آن مبدل حرارتی آب گرم نیز گفته می‌شود، دستگاهی است که برای گرم کردن آب مصرفی ساختمان‌ها و مصارف صنعتی از آب گرم موتورخانه یا بخار استفاده می‌کند.

این نوع منبع از یک مخزن ذخیره آب و یک یا چند کویل مسی یا استیل تشکیل شده است. این منبع مانند یک آبگرم کن غیر مستقیم است که آب سرد ورودی از طریق لوله‌ای وارد مخزن شده و در مجاورت کویل‌ها قرار می‌گیرد. آب گرم موتورخانه یا بخار از داخل کویل‌ها عبور کرده و گرمای خود را به آب سرد داخل مخزن منتقل می‌کند. به این ترتیب، آب گرم مصرفی مورد نیاز برای مصارف بهداشتی و شستشو در ساختمان تأمین می‌شود.

انواع منبع کویل دار

منابع کویل دار از نظر جنس و ظرفیت تقسیم بندی می‌شوند. این منابع برای استفاده در محیط‌های خانگی و صنعتی طراحی شده‌اند. در مصارف خانگی شکل ظاهری زیباتری دارند. در مصارف صنعتی به کیفیت و دوام آنها توجه بیشتری شده است.

منبع کویل دار افقی

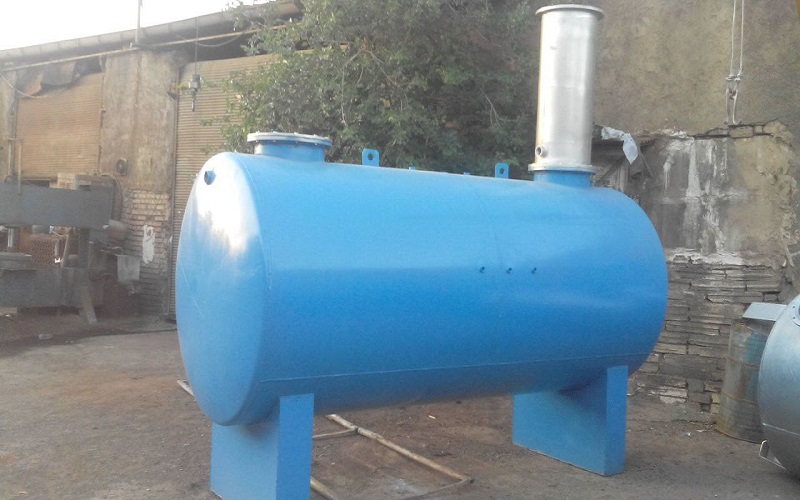

منبع کویل دار افقی

منبع کویل دار افقی به حالت خوابیده روی زمین قرار می‌گیرند و پایه‌ای در زیر آنها قرار داده می‌شود. در این منبع کویل به صورت خوابیده درون آن تعبیه شده است. برای استفاده در موتورخانه‌هایی که سقف کوتاه دارند مناسب است.

در ساخت بدنه منبع افقی از ورق گالوانیزه گرم با ضخامت ۱۶ میلی متر استفاده شده است. کویل‌های این منبع از لوله‌های مسی ساخته شده‌اند که قدرت انتقال حرارت بالایی را دارند.

منبع کویل دار عمودی

منبع کویل دار عمودی به دلیل طراحی ایستاده و استوانه‌ای آن فضای کمتری را اشغال می‌کند و همین مزیت باعث شده است که برای ساختمان‌های مسکونی انتخاب بهینه‌ای باشد. در این منبع، کویل به صورت ایستاده در آن قرار گرفته است به همین دلیل حمل و نقل این مدل منبع کویلی آسان‌تر است. مزیت مهم این مدل منبع این است که همیشه مقدار مشخصی آبگرم را در خود ذخیره دارد. اگر نیازی به این مقدار ذخیره شده نباشد، آب به داخل مخزن برگشت داده می‌شود تا سرد نشود.

چگونه می توانیم منبع کویل دار سفارش دهیم ؟

برای خرید کافی است با کارشناسان ما تماس بگیرید و مشاوره قبل از خرید منبع داشته باشید و سپس به صورت آنلاین منبع کویلی مورد نظر را سفارش دهید.

لیست قیمت منبع کوئلی ایستاده آبگرم

ردیف  سطح قطر عدسی طول وزن ضخامت ورق حجم قیمت منبع کویل دار
1 9 50 150 115 3*5 300 منبع کویل دار ایستاده 300لیتر
2 9 50 150 135 3*6 300
3 12 60 150 135 3*5 400 منبع کویل دار ایستاده 400 لیتر
4 12 60 150 175 3*6 400
5 15 64 152 155 3*5 500 منبع کویل دار ایستاده 500لیتر
6 15 64 152 190 3*6 500
7 16 72 152 215 3*5 600 منبع کویل دار ایستاده 600 لیتر
8 16 72 152 180 3*6 600
9 20 82 152 225 3*5 800 منبع کویل دار ایستاده 800لیتر
10 20 82 152 260 3*6 800
11 27 94 152 255 3*5 1000 منبع کویل دار ایستاده 1000لیتر
12 27 94 152 315 3*6 1000
13 29 98 152 270 3*5 1200 منبع کویل دار ایستاده 1200لیتر
14 29 98 152 340 3*6 1200
15 34 113 152 340 3*5 1500 منبع کویل دار ایستاده 1500لیتر
16 34 113 152 400 3*6 1500

لیست قیمت منبع کوئلی افقی آبگرم

ردیف  سطح قطر عدسی طول وزن ضخامت ورق حجم قیمت منبع کویل دار
1 7 50 150 115 3*5 300 منبع کویل دار خوابیده 300لیتر
2 7 50 150 135 3*6 300
3 9 60 150 135 3*5 400 منبع کویل دار خوابیده 400لیتر
4 9 60 150 175 3*6 400
5 12 64 152 155 3*5 500 منبع کویل دار خوابیده 500لیتر
6 12 64 152 190 3*6 500
7 15 72 152 180 3*5 600 منبع کویل دار خوابیده 600لیتر
8 15 72 152 215 3*6 600
9 78 72 200 300 3*5 800 منبع کویل دار خوابیده 800لیتر
10 78 72 200 225 3*6 800
11 26 82 152 255 3*5 1000 منبع کویل دار خوابیده 1000لیتر
12 26 82 200 315 3*6 1000
13 28 88 200 270 3*5 1200 منبع کویل دار خوابیده 1200لیتر
14 28 88 200 340 3*6 1200
15 32 98 200 340 3*5 1500 منبع کویل دار خوابیده 1500لیتر
16 32 98 200 400 3*6 1500
17 50 114 200 475 3*6 2000 منبع کویل دار خوابیده 2000لیتر
18
19 60 126 200 540 3*6 2500 منبع کویل دار خوابیده 2500لیتر
20
21 70 140 200 655 3*6 3000 منبع کویل دار خوابیده 3000لیتر
22
23 80 145 250 785 3*6 4000 منبع کویل دار خوابیده 4000لیتر
24

مزایای استفاده از منبع کویل دار

  • راندمان بالا: منبع کویل دار از جمله مبدل‌های حرارتی با راندمان بالا محسوب می‌شوند و می‌توانند به طور مؤثر گرمای آب گرم موتورخانه یا بخار را به آب سرد منتقل کنند.
  • ظرفیت بالا: منبع کویل دار در ظرفیت‌های مختلفی از ۲۰۰ لیتر تا ۱۰۰۰۰ لیتر ساخته می‌شوند و می‌توانند برای تأمین آب گرم مصرفی ساختمان‌های مسکونی، تجاری و صنعتی مورد استفاده قرار گیرند.
  • عمر طولانی: منبع کویل دار از مواد با کیفیت بالا مانند ورق فولادی یا استیل ضد زنگ ساخته می‌شوند و در صورت نگهداری مناسب می‌توانند عمر طولانی داشته باشند.
  • قیمت مناسب: منبع کویل دار در مقایسه با سایر روش‌های گرمایش آب مانند آبگرم کن‌های دیواری و مخزن‌های دو جداره، قیمت مناسب‌تری دارند.
  • سهولت نصب و راه اندازی: نصب و راه اندازی منبع کویل دار نسبتاً ساده است و نیاز به تخصص خاصی ندارد.

محاسبه ظرفیت منبع کویل دار

ظرفیت منبع کویل دار بر حسب لیتر بیان می‌شود و نشان دهنده مقدار آب گرمی است که منبع می‌تواند در یک ساعت ذخیره و گرم کند. برای محاسبه ظرفیت منبع کویل دار مورد نیاز برای یک ساختمان، باید به عوامل زیر توجه کرد:

  • مصرف آب گرم: میزان مصرف آب گرم در ساختمان به تعداد ساکنین، نوع کاربری ساختمان و الگوی مصرف آب گرم بستگی دارد.
  • دمای آب گرم: دمای مورد نظر برای آب گرم مصرفی معمولاً بین ۵۰ تا ۶۰ درجه سانتیگراد است.
  • ظرفیت موتورخانه: ظرفیت موتورخانه باید به‌اندازه‌ای باشد که بتواند آب گرم مورد نیاز برای منبع کویل دار را تأمین کند.

روش انتخاب منبع کویل دار

در هنگام انتخاب منبع کویل دار علاوه بر ظرفیت باید به موارد دیگری مانند جنس بدنه منبع و ابعاد فضای مورد استفاده نیز توجه کرد.

  • جنس بدنه: منبع کویل دار با بدنه‌های فولادی یا استیل ضد زنگ ساخته می‌شوند. منبع کویل دار استیل ضد زنگ برای مصارف بهداشتی و خوراکی مناسب‌تر است.
  • نوع کویل: کویل‌های منبع کویل دار از جنس مس یا استیل ساخته می‌شوند. کویل‌های مسی از نظر انتقال حرارت کارآمدتر هستند، اما قیمت بالاتری دارند.
  • ابعاد: ابعاد منبع کویل دار باید به گونه‌ای باشد که فضای کافی برای نصب و نگهداری آن در موتورخانه وجود داشته باشد.

نحوه نصب منبع کویل دار

نصب منبع کویل دار باید توسط یک متخصص تأسیسات انجام شود. محل نصب باید در موتورخانه یا مکانی باشد که به آب گرم موتورخانه یا بخار دسترسی داشته باشد.

محل نصب باید فضایی در حدود ۱.۵ تا ۲ برابر قطر منبع باشد. منبع را بر روی پایه‌های مناسب قرار دهید. لوله‌های ورودی و خروجی آب گرم و سرد را به منبع متصل کنید.

برای جلوگیری از هدر رفتن گرما و صرفه جویی در مصرف انرژی عایق بندی منبع کویل دار ضروری است. برای عایق بندی منبع کویل دار می‌توان از مواد مختلفی مانند پشم شیشه، فوم پلی اتیلن استفاده کرد.





راه اندازی منبع کویل دار

پس از نصب و عایق بندی منبع کویل دار، باید آن را راه اندازی کرد. برای راه اندازی، باید مراحل زیر را انجام داد:

  1. شیرهای ورودی و خروجی آب گرم و سرد را باز کنید.
  2. منبع کویل دار را با آب سرد پر کنید.
  3. موتورخانه را روشن کنید و منتظر بمانید تا آب گرم منبع کویل دار گرم شود.
  4. دمای آب گرم را با استفاده از ترموستات تنظیم کنید.

نگهداری و تعمیرات منبع کویل دار

برای حفظ عملکرد صحیح و عمر طولانی منبع کویل دار، باید به طور مرتب آن را سرویس و تعمیر کنید. بازرسی دوره‌ای منبع برای چک کردن نشتی آب و خوردگی ضروری است. بهتر است به صورت سالیانه اسیدشویی منبع کویلی را انجام دهید. سرویس و تعویض شیرها و عایق بندی نیز از اقدامات لازم در حیطه نگهداری این منبع است که باید رعایت کنید.



مزایای استفاده از منبع کویل دار در مقایسه با سایر روش‌های گرمایش آب

  • راندمان بالاتر: منبع کویل دار در مقایسه با آبگرم کن‌های دیواری و مخزن‌های دو جداره، راندمان بالاتری دارند و می‌توانند به طور مؤثرتر گرمای آب گرم موتورخانه یا بخار را به آب سرد منتقل کنند.
  • ظرفیت بالاتر: این منبع در ظرفیت‌های مختلفی از ۲۰۰ لیتر تا ۱۰۰۰۰ لیتر ساخته می‌شوند و می‌توانند برای تأمین آب گرم مصرفی ساختمان‌های مسکونی، تجاری و صنعتی مورد استفاده قرار گیرند، در حالی که آبگرم کن‌های دیواری و مخزن‌های دو جداره معمولاً ظرفیت کمتری دارند.
  • عمر طولانی‌تر: منبع کویل دار از مواد با کیفیت بالا مانند ورق فولادی یا استیل ضد زنگ ساخته می‌شوند و در صورت نگهداری مناسب می‌توانند عمر طولانی‌تری نسبت به آبگرم کن‌های دیواری و مخزن‌های دو جداره داشته باشند.
  • قیمت مناسب‌تر: منبع کویل دار در مقایسه با آبگرم کن‌های دیواری و مخزن‌های دو جداره با ظرفیت مشابه، قیمت مناسب‌تری دارند.
  • سهولت نصب و راه اندازی: نصب و راه اندازی منبع کویل دار نسبتاً ساده است و نیاز به تخصص خاصی ندارد، در حالی که نصب و راه اندازی آبگرم کن‌های دیواری و مخزن‌های دو جداره ممکن است پیچیده‌تر باشد.

نتیجه گیری

منبع کویل دار یک روش کارآمد، مقرون به صرفه و قابل اعتماد برای تأمین آب گرم مصرفی ساختمان‌ها و مصارف صنعتی است. این نوع منبع در ظرفیت‌های مختلفی موجود است و می‌تواند برای نیازهای مختلف مورد استفاده قرار گیرد. با انتخاب و نصب صحیح منبع کویلی و انجام نگهداری و تعمیرات دوره‌ای آن می‌توان از مزایای متعددی از جمله راندمان بالا، ظرفیت بالا، عمر طولانی، قیمت مناسب و سهولت نصب و راه اندازی بهره‌مند شد.
